Miksi hiilihiilikuistasta tulee suositeltu kiinnitysratkaisu erittäin korkeissa lämpötiloissa

Carbon Carbon Nastaton suunniteltu kiinnityssovelluksiin, joissa tavanomaiset metalli- tai grafiittikiinnikkeet kamppailevat äärimmäisen kuumuuden, lämpökierron ja saastumisen hallinnan kanssa.JUN TNGvalmistaa hiili-hiili-komposiittinastat aurinkosähköuuneihin, puolijohdelaitteisiin, tyhjiölämpökäsittelyjärjestelmiin ja muihin vaativiin lämpökenttäsovelluksiin, jotka tarjoavat tarkan koneistuksen, räätälöidyt mitat ja vakaan suorituskyvyn inertissä ympäristössä 2200°C:een asti.

Kun korkean lämpötilan laitteet toimivat tyhjiö- tai inerttikaasuolosuhteissa, kiinnitysjärjestelmä voi suoraan vaikuttaa lämpökentän vakauteen, komponenttien kohdistukseen, huoltotiheyteen ja tuotannon luotettavuuteen. Hiili-hiili-komposiittinastat yhdistävät kevyen hiilimatriisin jatkuvaan hiilikuituvahvistukseen, mikä tarjoaa hyödyllisen vaihtoehdon perinteisille metallikiinnikkeille.

JUN TNG Carbon Carbon -nastat valmistetaan 3D-hiilikuituaihiokudoksella, toistuvalla kyllästyksellä ja karbonoinnilla, korkean lämpötilan grafitoinnilla ja tarkalla CNC-työstyksellä. Saatavana M3-M30 kierrehalkaisijat ja 10-600 mm pituudet, ne voidaan toimittaa täyskierteellä, osakierteellä, porrastettuina ja muissa mukautetuissa kokoonpanoissa.

Sisällysluettelo

1. Mitä ovat Carbon Carbon -nastat?
2. Miksi ne sopivat korkeisiin lämpötiloihin?
3. Mitä teknistä suorituskykyä ostajat voivat odottaa?
4. Mitkä ovat tärkeimmät edut?
5. Missä Carbon Carbon -nastoja käytetään?
6. Kuinka hiili-hiilinastat valmistetaan?
7. Kuinka sinun pitäisi valita oikea nasta?
8. Kuinka ne pitäisi asentaa ja huoltaa?
9. Usein kysytyt kysymykset
10. Johtopäätös

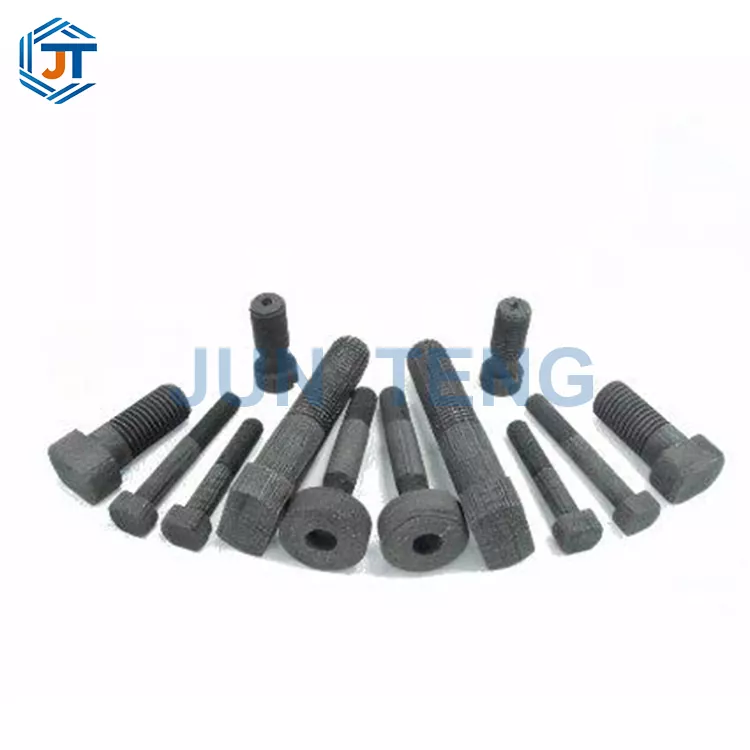

Mitä ovat Carbon Carbon -nastat?

Carbon Carbon Nastat ovat pitkätankoisia kiinnityskomponentteja, jotka on valmistettu hiili-hiili-komposiittimateriaalista, jota kutsutaan yleisesti C/C-komposiittiksi. Sen sijaan, että luottaisivat perinteiseen teräkseen, ruostumattomaan teräkseen tai molybdeeniin, nämä kiinnikkeet käyttävät hiilikuituvahvistettua hiilimatriisia saavuttaakseen yhdistelmän keveyttä, lämpöstabiilisuutta ja suorituskykyä korkeissa lämpötiloissa.

Niiden rakenne tekee niistä erityisen arvokkaita laitteissa, joissa metallin kontaminaatio, lämpölaajenemishäiriö tai kiinnittimen muodonmuutos voivat vaikuttaa tuotannon laatuun. Tarkkuuskoneistetun kierteen avulla nasta voi liittää suuret grafiitti- tai hiilipohjaiset komponentit turvallisesti yhteensopivien muttereiden ja aluslevyjen kanssa.

Ostajille, jotka arvioivat JUN TENGin Carbon Carbon Studs -nastat, tärkeintä ei ole vain maksimaalinen lämpötilankesto. Kierteen eheys, mittatarkkuus, lämpölaajeneminen, materiaalin puhtaus, lämpöiskun kestävyys ja yhteensopivuus ympäröivän lämpökentän kanssa ovat yhtä tärkeitä.

Miksi ne sopivat korkeisiin lämpötiloihin?

Lämpökäsittelylaitteiden sisällä käytetyt kiinnikkeet kokevat toistuvan kuumenemisen ja jäähdytyksen, mekaanisen kuormituksen ja altistuksen tyhjiölle tai inerteille kaasuille. Perinteiset materiaalit voivat pehmentyä, virua, hapettua tai lisätä ei-toivottuja epäpuhtauksia lämpötilojen noustessa.

Hiili-hiili-komposiittinastat vastaavat useisiin näistä haasteista. JUN TENG määrittelee maksimikäyttölämpötilaksi noin 2200°C inertissä ympäristössä, kun taas materiaalin lämpölaajenemiskerroin on tiukasti linjassa grafiitin ja muiden hiilipohjaisten lämpökenttäkomponenttien kanssa.

Tämä yhteensopivuus auttaa vähentämään mittamuutoksia lämmityksen ja jäähdytyksen aikana. Suhteellisen vakaan kierteen kiinnittymisen ylläpitäminen voi myös auttaa minimoimaan liitettyjen komponenttien löystymisen ja siirtymisen toistuvien lämpöjaksojen aikana.

Mitä teknistä suorituskykyä ostajat voivat odottaa?

Materiaalin valinnan tulisi perustua mitattavissa olevaan suorituskykyyn pelkkien lämpötilaväitteiden sijaan. Seuraava vertailu korostaa useita JUN TENG Carbon Carbon Studs -nastoihin toimitettuja teknisiä ominaisuuksia.

Todellinen suorituskyky riippuu käyttöympäristöstä, lämpötilaprofiilista, mekaanisesta kuormituksesta, geometriasta, pinnan kunnosta ja asennustavoista. Siksi teknisessä arvioinnissa tulee aina huomioida koko toimintaympäristö.

Mitkä ovat tärkeimmät edut?

1. Erinomainen korkeiden lämpötilojen vakaus

Hiili-hiili-komposiittirakenne voi säilyttää kiinnityskyvyn lämpötiloissa, joissa monet tavanomaiset kiinnikkeet alkavat hiipiä tai pehmentyä. Tämä tekee C/C-nastat erityisen sopiviksi korkean lämpötilan tyhjiö- ja inerttiilman laitteisiin.

2. Matala lämpölaajeneminen

Suhteellisen alhainen lämpölaajenemiskerroin auttaa Carbon Carbon Studs -nastat työskentelemään tehokkaasti grafiitin ja hiili-hiilikomponenttien kanssa. Pienempi differentiaalilaajeneminen voi auttaa säilyttämään kierteen kiinnittymisen ja komponenttien asennon lämpösyklin aikana.

3. Korkea materiaalipuhtaus

Aurinkosähkö- ja puolijohteiden valmistuksessa kontaminaatioiden hallinta on kriittistä. Erittäin puhdas hiilipohjainen kiinnitysratkaisu voi vähentää metallikiinnittimien raskasmetallisaostumista koskevia huolenaiheita korkeissa lämpötiloissa.

4. Kevyt rakenne

Raportoidulla tiheydellä 1,64-1,73 g/cm³ hiili-hiili-komposiittinastat ovat huomattavasti kevyempiä kuin molybdeeni ja monet tavanomaiset metallivaihtoehdot. Pienempi komponenttien paino voi olla hyödyllistä suunnitellessa suuria lämpökenttäkokoonpanoja.

5. Joustava räätälöinti

• M3-M30 kierteen halkaisijavaihtoehdot
• Vakiopituusalue 10-600 mm
• Täyssäikeiset ja osittaiset säikeet
• Porrastetut ja laajennetut mallit
• Mitat mittatilaustyönä suunnittelupiirustusten perusteella
• Valinnainen SiC hapettumisenestopinnoite sopiviin sovelluksiin

Missä Carbon Carbon -nastoja käytetään?

Lämpöstabiilisuuden, alhaisen laajenemisen, alhaisen tiheyden ja erittäin puhtaan koostumuksen yhdistelmä tekee Carbon Carbon -nastat soveltuviksi useisiin teollisiin sovelluksiin.

• Aurinkosähkön valmistus:Käytetään grafiittitukien, eristyslevyjen, lämpökenttärakenteiden ja muiden komponenttien yhdistämiseen kiteenkasvatus- ja harkkouuneissa.
• Puolijohdelaitteet:Soveltuu grafiittikomponenttien kiinnittämiseen CVD-järjestelmissä, tyhjiodiffuusiouuneissa ja erittäin puhtaissa hehkutuslaitteistoissa.
• Tyhjiölämpökäsittely:Käytetään sintraus-, karbonointi- ja grafitointiuuneissa, joissa tavanomaiset metallikiinnikkeet voivat kohdata lämpömuodonmuutoksia.
• Ilmailututkimus:Soveltuu korkean lämpötilan testauslaitteisiin, lämpösimulaatiojärjestelmiin ja erikoistuneisiin laboratoriolaitteisiin.

Vaativissa lämpökenttäkokoonpanoissa Carbon Carbon Studsia käytetään usein yhdessä yhteensopivien hiili-hiilialuslevyjen ja hiili-hiilimutterien kanssa täydellisen korkean lämpötilan kiinnitysjärjestelmän luomiseksi.

Kuinka hiili-hiilinastat valmistetaan?

Valmistusprosessi vaikuttaa suoraan C/C-kiinnittimen mekaanisiin ja lämpöominaisuuksiin. JUN TENG käyttää integroitua tuotantoreittiä, joka on suunniteltu ohjaamaan materiaalia esimuotin valmistelusta lopulliseen koneistukseen.

1. 3D-aihion kudonta:Jatkuva hiilikuitu on kudottu kolmiulotteiseksi esimuotiksi kuitujen jatkuvuuden varmistamiseksi.
2. Kyllästäminen:Toistuva tyhjiö- ja korkeapainekyllästys auttaa täyttämään sisähuokoset ja parantamaan esimuotin tiheyttä.
3. Hiiletys:Ohjattu lämmitys muuttaa matriisin hiilirakenteeksi.
4. Korkean lämpötilan grafitointi:Käsittely noin 2800°C:n lämpötiloissa auttaa puhdistamaan ja stabiloimaan materiaalia.
5. Tarkkuus CNC-työstö:Tarkkojen kierreprofiilien muodostamiseen käytetään viisiakselisia CNC-laitteita ja erityisiä timanttityökaluja.
6. Tarkastus ja viimeistely:Valmiit nastat käyvät läpi mitta- ja ulkonäkötarkastuksen ja valinnainen SiC-pinnoite sovelluksen vaatiessa.

Tämä integroitu prosessi tarjoaa paremman hallinnan materiaalin koostumuksesta, kierteiden tarkkuudesta ja jäljitettävyydestä tuotantoerien välillä.

Kuinka sinun pitäisi valita oikea nasta?

Oikean Carbon Carbon Studin valinta vaatii muutakin kuin kierteen halkaisijan valitsemista. Ostajien tulee arvioida koko toimintakunto ennen tilauksen tekemistä.

• Käyttölämpötila:Vahvista suurin jatkuva ja huippulämpötila.
• Tunnelma:Selvitä, käyttääkö sovellus tyhjiötä, typpeä, argonia tai muuta valvottua ympäristöä.
• Langan erittely:Valitse oikea halkaisija, nousu ja kierrekokoonpano.
• Kokonaispituus:Ota huomioon komponenttien paksuus, kiinnityssyvyys, aluslevyt, mutterit ja tarvittava välys.
• Lämpöpyöräily:Arvioi kuinka usein laite liikkuu matalan ja korkean lämpötilan välillä.
• Puhtausvaatimukset:Puolijohde- ja aurinkosähkösovellukset voivat vaatia tiukkaa tuhkan ja metallisten epäpuhtauksien valvontaa.
• Hapettumissuoja:Keskustele piikarbidipinnoitusvaatimuksista valmistajan kanssa sopivissa korkean lämpötilan sovelluksissa, joissa käytetään happea.

Kuinka ne pitäisi asentaa ja huoltaa?

Vaikka hiili-hiili-komposiittimateriaalit tarjoavat erinomaiset ominaisuudet korkeissa lämpötiloissa, niitä tulee käsitellä huolellisesti, koska materiaali voi olla hauras sitkeisiin metalleihin verrattuna.

1. Puhdista kierteet ja poista pöly tai vieraat hiukkaset ennen asennusta.
2. Käytä sopivaa erittäin puhdasta grafiittivoiteluainetta, kun sitä suositellaan käytettäväksi.
3. Käytä vääntömomenttia asteittain ja tasaisesti sopivalla momenttiavaimella.
4. Vältä pneumaattisia iskutyökaluja, jotka voivat aiheuttaa liiallista paikallista kuormitusta.
5. Useita kiinnityskohtia varten kiristä komponentit symmetrisesti kuorman jakamiseksi.
6. Säilytä käyttämättömät nastat kuivassa ja tuuletetussa ympäristössä.
7. Tarkasta kierteet ennen uudelleenkäyttöä, erityisesti toistuvan kokoamisen ja purkamisen jälkeen.

Päällystämättömät hiili-hiilikomponentit on yleensä tarkoitettu valvottuihin inertteihin tai tyhjiöympäristöihin. Happipitoisissa korkeissa lämpötiloissa sovelluskohtainen hapettumissuoja on arvioitava toimittajan kanssa.

Usein kysyttyjä kysymyksiä Carbon Carbon -nastoista

K1: Mitä eroa on Carbon Carbon Studs -nastoilla ja grafiittinastoilla?

Hiili-hiilinastat käyttävät hiilikuidulla vahvistettua komposiittirakennetta, kun taas perinteiset grafiittinastat valmistetaan yleensä bulkkigrafiitista. Vahvistettu rakenne voi parantaa lujuutta, lämpöiskun kestävyyttä ja kestävyyttä vaativiin kiinnityssovelluksiin.

Q2: Mitä kokoja JUN TENG Carbon Carbon -nastat voivat tarjota?

JUN TNG tarjoaa kierrehalkaisijat M3–M30 ja pituudet 10–600 mm, täyskierteiset, osakierteet, porrastetut ja räätälöidyt konfiguraatiot saatavilla sovellusten vaatimusten mukaan.

Q3: Voidaanko Carbon Carbon -nastat räätälöidä?

Kyllä. Mukautetut mitat, kierrekonfiguraatiot, pituudet, porrastetut mallit ja muut erikoisgeometriat voidaan valmistaa teknisten piirustusten ja sovellusvaatimusten mukaan.

Q4: Voidaanko näitä nastoja käyttää muiden toimittajien muttereiden ja aluslevyjen kanssa?

Erillinen hankinta on mahdollista, mutta yhteensopivien hiili-hiilimutterien ja aluslevyjen käyttö koordinoiduilla kierretoleransseilla voi parantaa kokoonpanon yhteensopivuutta ja yleistä kiinnityksen vakautta.

Kysymys 5: Voidaanko Carbon Carbon -nastoja käyttää ilmassa korkeissa lämpötiloissa?

Päällystämättömät C/C-nastat on tarkoitettu ensisijaisesti tyhjiö- ja inertteihin ympäristöihin. Jos sovellukseen liittyy korkean lämpötilan hapetusolosuhteita, sopiva hapettumisenestopinnoite ja käyttöstrategia on arvioitava valmistajan kanssa.

Johtopäätös

Lämpökäsittelylaitteiden muuttuessa vaativimmiksi kiinnityskomponenttien on tarjottava enemmän kuin perusmekaaninen liitos.Carbon Carbon Nastattarjoavat yhdistelmän stabiilisuutta korkeissa lämpötiloissa, alhaista lämpölaajenemista, kevyttä rakennetta, korkeaa puhtautta, lämpöiskun kestävyyttä ja joustavaa räätälöintiä, mikä tekee niistä erityisen houkuttelevia aurinkosähkö-, puolijohde-, tyhjiöuuneihin, lämpökäsittelyyn ja kehittyneisiin laboratoriotarkoituksiin.

Integroidun valmistusprosessin, tarkan CNC-työstön, räätälöityjen spesifikaatioiden ja tukevien C/C-mutterien ja aluslevyjen ansiosta JUN TENG voi tarjota täydellisiä kiinnitysratkaisuja vaativiin lämpökenttäkokoonpanoihin. Jos valitset korkean lämpötilan kiinnikkeitä uuteen järjestelmään tai vaihdat tavanomaisia ​​metallipultteja,ota meihin yhteyttäkeskustellaksesi lämpötilasta, ilmakehästä, mitoista, kierrevaatimuksista ja räätälöidystä Carbon Carbon Stud -ratkaisusta.
